UniChrom - GC x GC beta*

Сервис UniChrom - GC x GC (модуль расширения) предназначен для преобразования данных модулированных 2D хроматограмм в 3-х мерные матричные и растровые представления. Запуск сервиса показывает управляющее окно, которое на настоящий момент может выполнять два действия:

  • [Обновить] - запрашивает текущую активную хроматограмму о её параметрах
  • [Преобразовать] - создаёт новый 3D набор данных используя заданный период модуляции и начальную точку, введённые в этом управляющем окне

Обращайтесь к нам если у вас есть предложения по новой функциональности этого расширения.

* We call this beta, cuz it's bettar than nothing ... (Это каламбур, трудно перевести)

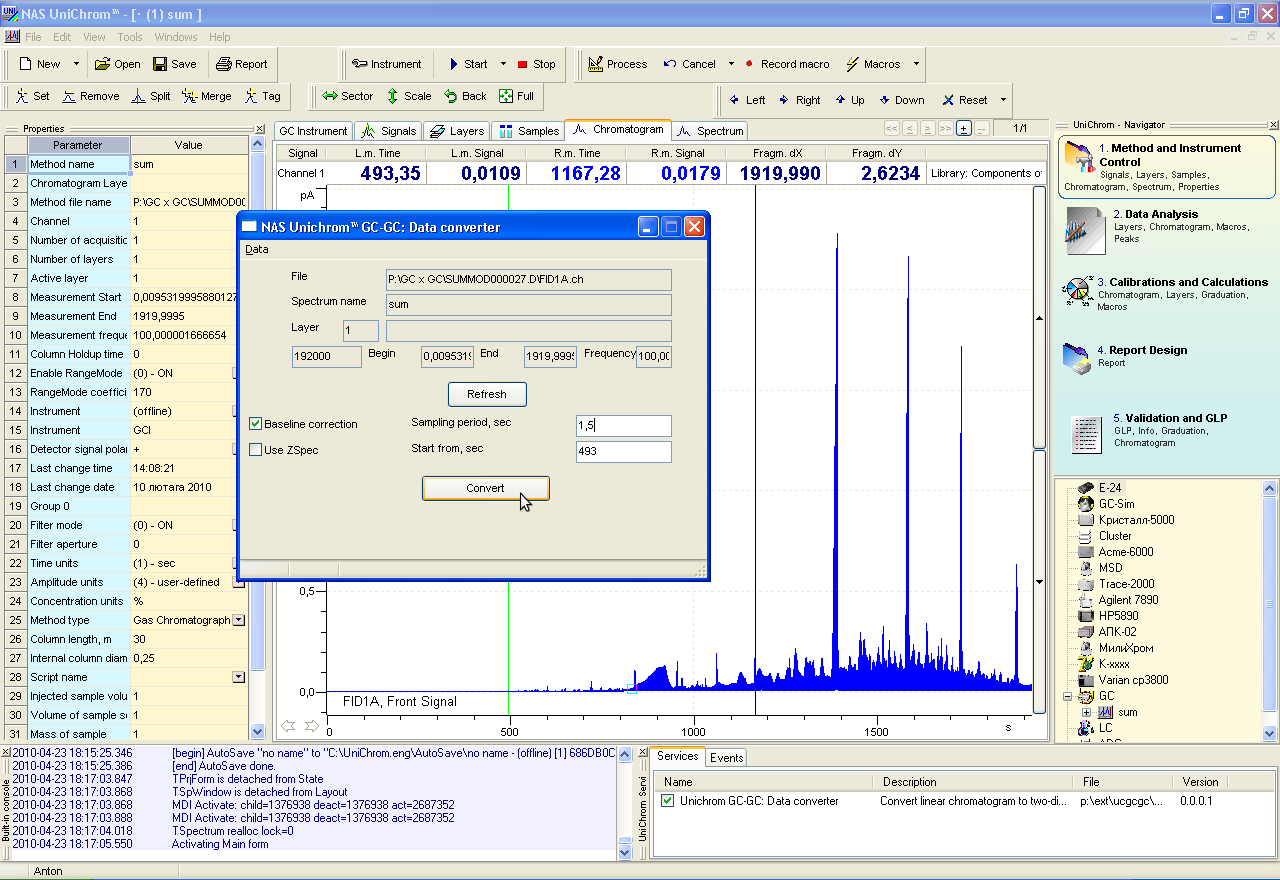

Запуск сервиса UniChrom GC x GC

Исходная хроматограмма - импортированный .CH сигнал Agilent 7890A с системой пневматической GC x GC модуляции.

Сервис запущен из окна "Управление сервисами" (правый-нижний угол)

Пользователь указывает начало модуляции и период модуляции.

Кнопка [Преобразовать] начинает создание новой 3D хроматограммы.

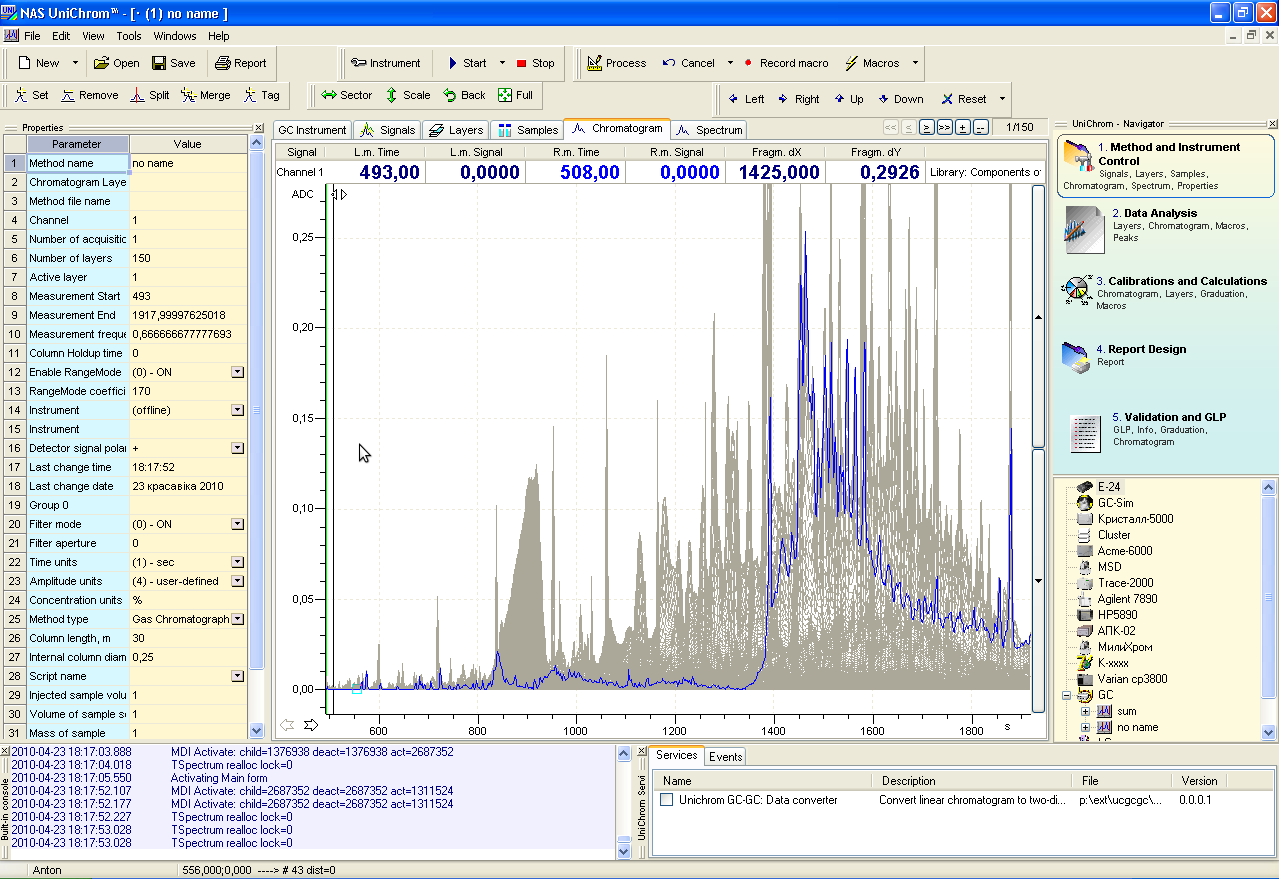

Просмотр нарезанной (GC x GC) хроматограммы

Новая хроматограмма представляет собой сотни коротких хроматограмм, разделённых на второй колонке.

К каждой хроматограмме можно перейти, просмотреть её и обработать.

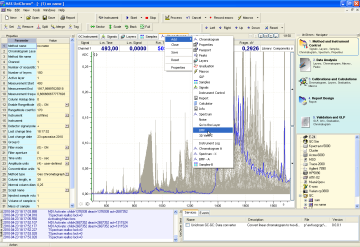

Добавление растрового (BMP) вида GC x GC хроматограммы

UniChrom V позволяет просматривать данные с различных "точек зрения" одновременно.

"BMP"-представление добавляется из контекстного меню. Хроматограммы, не имеющие возможности 3D представления в этом окне показываться не будут.

Пользователь может принять решение "Сохранить" это представление в текущем рабочем столе.

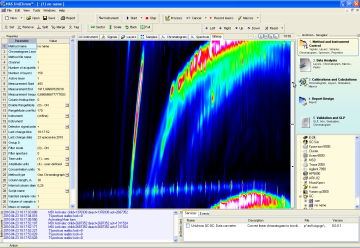

Растровое представление открывает новые горизонты анализа

Растр демонстрирует:

  • линейку парафинов
  • полосы не-парафиновых компонентов
  • множество артефактов, вызванных некондиционированой колонкой
  • и т.д.

Как минимум линейка парафинов может быть сдвинута к низу выбором параметров.

Появились огромные возможности для баловства работы.
В растровом изображении можно выделять прямоугольные фрагменты ( zoom) и масштабировать по оси Z, что отображается яркостью.

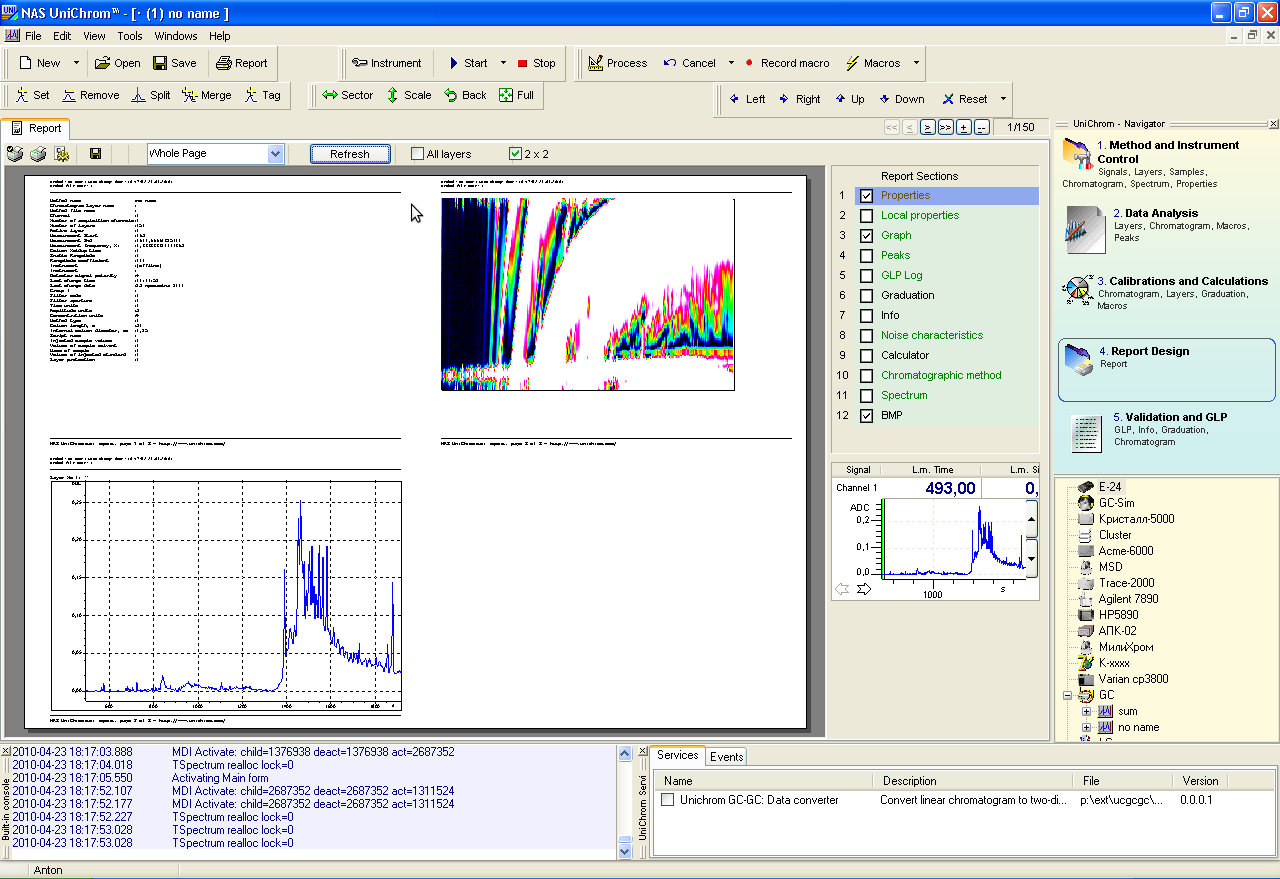

Растровое изображение GC x GC в отчёте

Результирующее изображение может быть включено в отчёт.
