Широкий динамический диапазон в БИД-45, БИД-49

Драйвер, поставляемый в дистрибутиве, содержит одну доработку, сделанную специально по просьбе сотрудников ОАО "Гродно Азот" и привыкших к АЦП "LabNET" с широким динамическим диапазоном. Новый драйвер (c800.dll) позволяет при наличии схемотехнического решения, добавленного внутри блока БИД-45, автоматизировать переключение диапазонов усилителя, так как это делает блок АЦП LabNET.
При нажатой кнопке "107" производится автоматическое переключение коэффициентов усиления БИД-45 в диапазонах 107 - 109 , а при нажатой кнопке "108" в диапазонах 108 - 1010.

Указанная доработка производилась с согласия АО "Цвет" и при помощи регионального представителя АО "Цвет".

Данная доработка не приводит к изменению харатеристик измерительных каналов устройства, а производит автоматизацию ручной операции - "переключения диапазонов".

Указанная доработка может быть произведена самостоятельно, при наличии соответствующей квалификации, но НАС не несёт никакой ответственности за произведенные доработки и возможное прерывание гарантийных обязательств при вскрытии блока.

Схема модернизации БИД-45DTR - сигнал квитирования последовательного порта. Используется драйвером для перехода на новый диапазон для канала 1 (канал 2 использует RTS). Полярность включения светодиода не имеет значения, так как у драйвера есть параметры: InvDTR, InvRTS.
PC GND - земля интерфейса RS-232
VCC - цифровое питание +5 В внутри БИД-45.
GND INT - цифровая земля БИД-45.
SW - идин из контактов группы переключателей П2К, который из них становится понятно, если нарисовать их схему коммутации. Так как БИД-45 (49) управляет коэффициентом усиления с помощью герконов, а герконы, в свою очередь управляются с помощью цифровых уровней на переключателях П2К, то подача уровня DTR правильной полярности приводит к замыканию группы, соответствующей новому коэффициенту усиления. Сшивка данных производится автоматически драйвером и полностью прозрачна для пользователя.

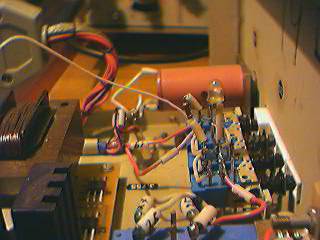

Светодиод внутри БИД-45Установка замыкающего транзистора оптрона на контактах переключателя 109.

Светодиод предназначен для индикации. Он подключен параллельно замыкаемой оптроном контактной группе П2К.
Он горит когда группа разомкнута, ну и не горит когда она замкнута.

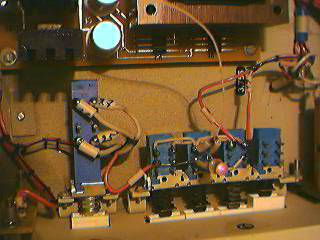

Вид сверху контактной группы. Светодиод и транзистор оптрона подключен между землёй и средним контактом переключателя.

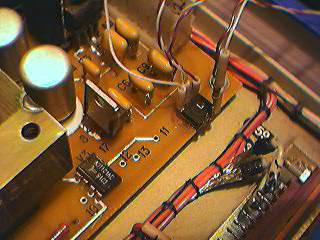

Оптрон H11 на контактах переключателяОптрон H11L1. Приклеен на плате. Рядом стоит неиспользуемый оптрон АОТ101. Использовать его для переключения нельзя, так как ток включения у него ~ 100 мА, а последовательный порт больше 30 дать не может.

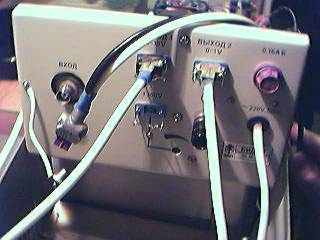

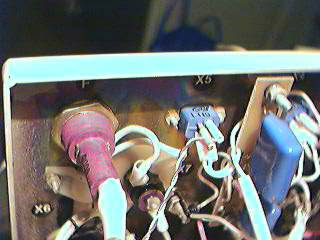

Выход управляющих контактов наружу через неиспользуемый разъём самописца (1 мВ). Удаляются сигнальный провод и земля.

Следует помнить, что земля RS-232 должна здесь быть только на оптроне и больше нигде (смотри схему).

Собственно кабель от ПК имеет выведенный в отдельный хвост (белого цвета) землю и DTR, которые и используются для управления переключением диапазонов. Белый хвост вставляется в то гнездо, где мы распаяли светодиод оптрона, а двойной хвост (лежащий на блоке) - в аналитический блок хроматографа.
